產品名稱：調速器

　　額定功率：6W-300W

　　被控電機功率：90W

　　輸出電壓：AC 220V±15%，50Hz

　　工作環境：-10℃～50℃

　　調速范圍：90r/min～1400r/min

　　電容值：5μF

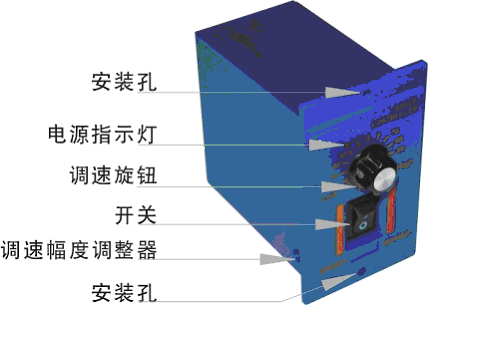

　　產品介紹：調速器交流單相異步電動機電子無級調速器主要用于控制單相交流感應電機,采用最新的電子控制技術制造而成。具有體積小、精度高、調速范圍寬、耗能低、壽命長、使用方便等優點。

　　接線使用方式：

　　1.藍藍兩線為電機反饋給調速器的測速信號線。當被控電機的功率為10W~140W時，電機黑紅白三線為接電機繞組的引出線，其中調換紅白兩線的接線位置，則電機轉向相反；當被控電機的功率為6W時，用“白綠黑”三線依次替換“黑紅白”，其中調換綠黑兩線的接線位置，則電機轉向相反。

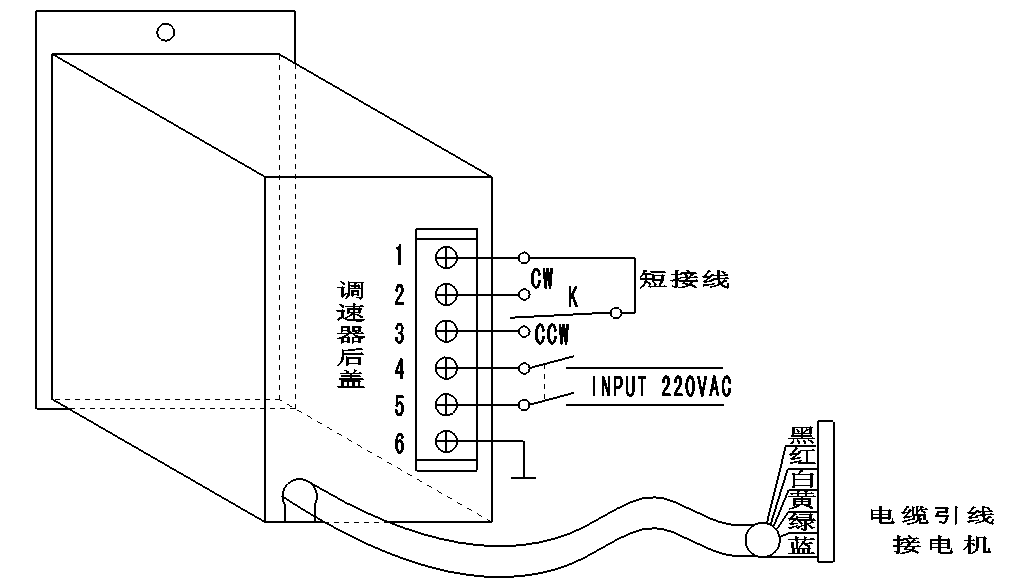

　　2.改變短接線K端位置 ，可改變電機轉向。接2（CW）為順時針?lè)较颍?（CCW）為逆時針?lè)较颉ｋ娎|引線中黑紅白三線為接電機繞組的引出線，調換紅白兩線的接線位置，則電機轉向相反。黃綠兩線為電機反饋給調速器的測速信號線，藍線接地。

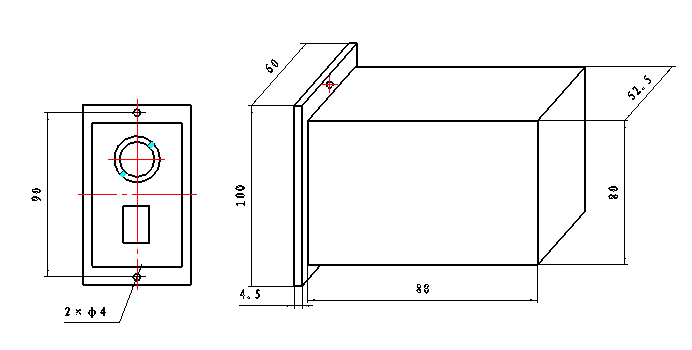

　　外型尺寸：

　　安裝尺寸圖：

　　注：調速器的安裝只須在安裝處按開孔尺寸開一孔后，把調速器塞入孔內，再用兩枚螺絲釘緊固（螺釘旋緊即可，切勿過緊，以免損壞機殼）。
